Дозатор непрерывного действия ДН7422

Дозатор  ДН 7422 зарегистрирован в Государственном реестре средств измерительной техники
под номером У2273-06, имеет сертификат утверждения
и отвечает требованиям ГОСТ 30124 по ТУ У 29.2-00226520.004:2006.




7422

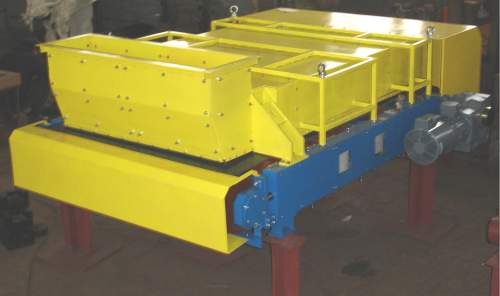

Состав дозатора: весовой транспортер со встроенным грузоприемным весовым устройством и бесшовной лентой; мотор-редуктор с двигателем асинхронным; преобразователь частоты; датчик скорости ленты; датчики бокового схода ленты; датчик метки; весовой контроллер и аппаратура управления, шкаф управления, пост дистанционного управления, кнопочный пост местного (наладочного) управления. (Фото исп. «0»)
  • Непрерывное автоматическое весовое дозирование и учет перемещаемой массы в зонах класса В-IIа согласно ПУЭ или 22 по ДНАОПО.00-1.32-01.
  • Управление производительностью в автомати-ческом автономном  от весового контроллера и в автоматическом систем-ном режимах  по интерфейсу RS485.

Исполнения:
«0» -  с формирующей воронкой, без загрузочного устройства.
«1» -   с роторным (шлюзовым) питателем.
«2» -   с вибробункером.
«3» -   с вибропитателем.

Технические характеристики дозатора

  • Наибольший предел производительности (НПП), т/ч: 1-400 для материалов с объемной массой от 0,5  до 3 т/м3
  • Наименьший предел производительности: 10% от НПП
  • Пределы допускаемой погрешности дозирования: ± 0,5% НПП
  • Пределы допускаемой погрешности измерения суммарной массы, % от измеренной массы:
    ±  0,5  х Q(НПП)/Q(ЗП)
  • Вид системы измерения и регулирования производительности: микропроцессорный
  • Отсчетное устройство: цифровое табло весового контроллера
  • Режимы индикации: текущая производительность, расход материала, нагрузка на датчик веса, скорость ленты, заданная производительность и доза
  • Тип транспортера: ленточный с регулируемой скоростью по частоте трехфазного асинхронного короткозамкнутого двигателя
  • Диапазон регулирования: 1:10
  • Напряжение питания:~ 380/220 В, 50 Гц
  • Режимы управления: автоматический (автономный и системный), местный (наладочный)
  • Ширина ленты, мм (зависит от типоразмера): от 500 до 1600
  • Габаритные размеры, мм (зависят от типоразмера): длина – 2390*; ширина от 580 до 1850; высота (исп.0) –750-1050, (исп.1)-950-1250, (исп.2)-1400-1700
  • Условия эксплуатации:
  • Механическая часть дозатора от –10 °С до +45 °С. Степень защиты IP 54;
  • Аппаратура измерения и управления от +10 °С до + 35 °С;
  • Длина по кабелю от механической части дозатора до аппаратуры измерения не более 100 м (кабель в поставку не входит);
  • Гарантийный срок дозаторов  со дня ввода в эксплуатацию 18 месяцев в соответствии с ГОСТ 22362, но не более 24 месяцев с момента отгрузки.

Надежность дозатора обеспечивается использованием в его составе электрооборудования и ленты от ведущих мировых производителей.
